LABORATORIO DE TIERRA
El vídeo de la ejecución de los muros de tierra, con los encofrados de madera que luego reutilizamos dentro de la obra para el forjado, pavimento, cerramientos y mobiliario.

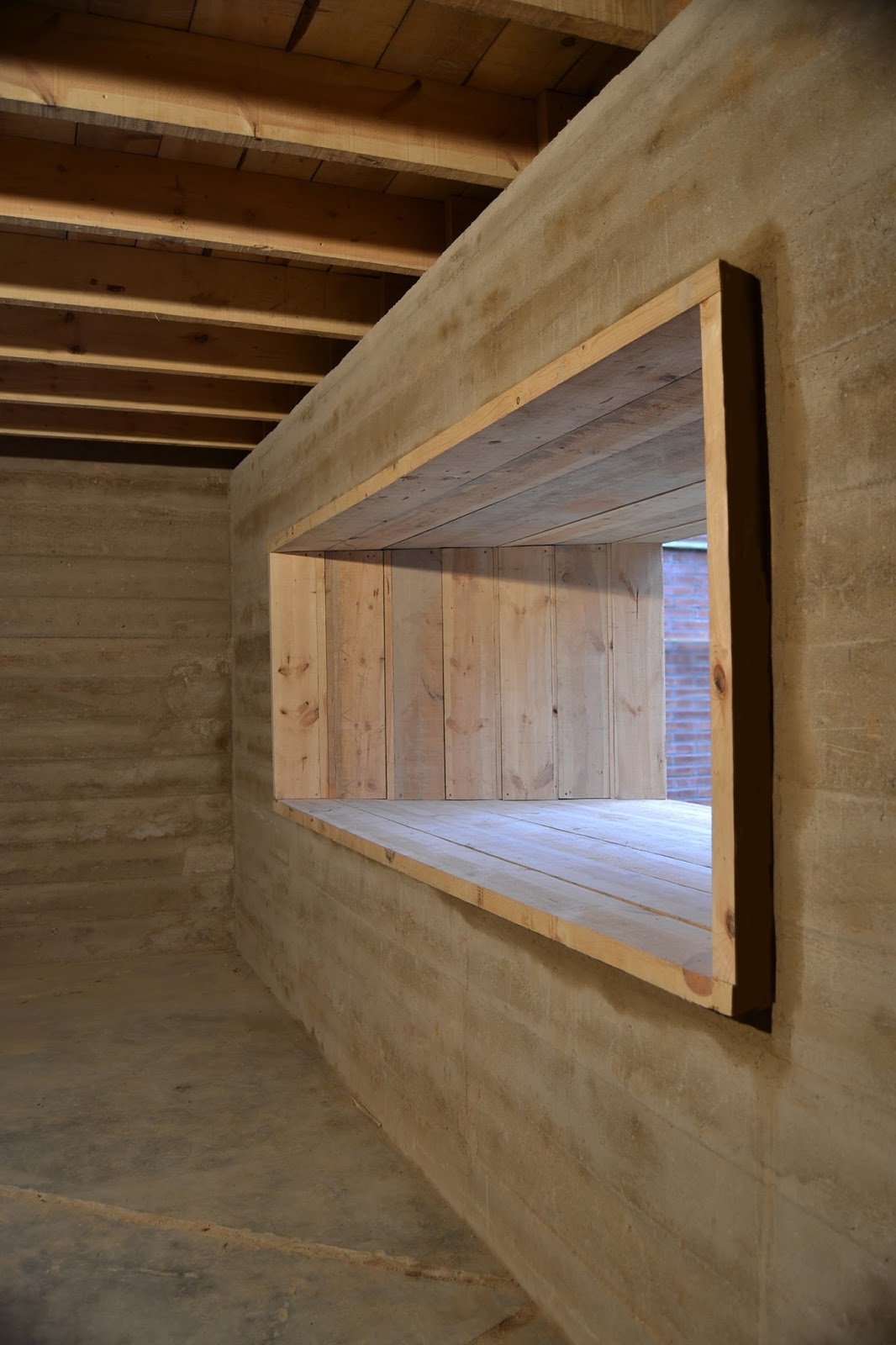

Toda la construcción únicamente con dos materiales TIERRA Y MADERA. 100% naturales, reciclables y re utilizables.
REUTILIZACION DEL MATERIAL DE ENCOFRADO
El encofrado es un elemento básico y esencial para la ejecución de los muros de tapia, su concepción debe ser realizada teniendo en cuenta hasta los menores detalles, de ello dependerá la estabilidad del propio muro.
En nuestro proyecto el material que utilizaremos para el encofrado son las maderas que nos servirán después para cubrir la construcción, realizar los cerramientos y los muebles. Nuestro objetivo es reutilizar todo el material y no crear residuos en la obra.
Acabado
En nuestro proyecto el material que utilizaremos para el encofrado son las maderas que nos servirán después para cubrir la construcción, realizar los cerramientos y los muebles. Nuestro objetivo es reutilizar todo el material y no crear residuos en la obra.
Requerimientos a cumplir
Solidez: Los laterales del encofrado deben ser sólidos puesto que debe absorber esfuerzos superiores a los encofrados utilizados para hormigón. Se pueden considerar dos soluciones:Emplear paneles gruesos o volver rígidos paneles más ligeros incrementando los laterales, travesaños y demás elementos de la estructura.
Absorción de las vibraciones: Se deben tener en cuenta las vibraciones ocasionadas por compactación mecánica. Ellas pueden en efecto desplazar el encofrado. Un apisonamiento más fuerte en un lado que sobre el otro puede producir diferentes efectos.
Aplomado: Operación delicada que puede tomar demasiado tiempo si el encofrado está mal realizado.
Estabilidad: Es necesario el arriostramiento del encofrado en el sentido perpendicular y en sentido transversal. Las riostras perpendiculares, ocasionalmente dejan huecos en los muros, se pueden mantener para facilitar la operación del aplome, retirándolas antes de hacer el relleno. La extracción de las riostras no es difícil durante el desmonte de la formaleta si se toma la precaución de colocarlas sobre arena o colocar platinas metálicas.
Las riostras transversales son necesarias para evitar que las tapas de los encofrados se desplacen y pierdan el plomo. También nos sirven como barandillas que garantizan la seguridad en la obra.
Las riostras transversales son necesarias para evitar que las tapas de los encofrados se desplacen y pierdan el plomo. También nos sirven como barandillas que garantizan la seguridad en la obra.
Diseño del encofrado
Los montantes: Se hacen en madera de pino aserrada y secada de sección rectangular, por lo general rebasan la altura de la formaleta por lo menos en 50 centímetros.
Las paredes laterales que contienen la tierra están formadas por los mismos listones utilizados para los montantes, colocados uno encima de otro, sin mas unión que el peso propio de cada listón. El despiece de la madera y la textura será la que marcaran los ritmos y acabados de la pared de tierra.
La tapa o testero, formada por dos tablas ensambladas. Nos aseguraremos que está bien aplomado, y que continuan así, a medida que avanza la obra lo iremos comprobando.
Las riostras: Se hacen de madera dura y resistente. Espesor de 8 centímetros en promedio, longitud de 4.50 metros.
Para una altura de 3.00 metros se pudieron utilizar 3 riostras, cada 100 centímetros.
Las cuñas: Sirven para apretar los montantes y los paneles contra la hilada del muro ya hecha. Juegan un papel importante en la plomada del encofrado. Hincándolas en mayor o menor grado, se puede controlar el plomo.
En el desencofrar, simplifica el proceso, ya que eliminando las cuñas, se liberan las presiones del encofrado facilitando la extracción de los listones.
En el desencofrar, simplifica el proceso, ya que eliminando las cuñas, se liberan las presiones del encofrado facilitando la extracción de los listones.
Los travesaños: Dificultan la tarea del apisonador, para circular dentro del encofrado, pero son fundamentales para lograr estabilidad superior y garantizar que el grueso del muro es constante, a medida que avanzamos en la ejecución del muro las vamos eliminando.
A medida que va avanzando en la construcción vamos añadiendo mas madera, y engrandando el encofrado
Acabado
Paramento: Se pueden realizar muros lisos o rugosos, dependiendo de los paneles más o menos pulidos, en nuestro caso hemos utilizado una madera de pino basta, sin lijar, ni tratar, así pues, nos quedará el dibujo de las marcas de los listones de madera.
Modulación: Hemos utilizado los listones de 4,50m sin cortar, para poder aprovechar al máximo la madera y minimizar las mermas. En las paredes laterales con las dimensiones mas largas, nos aparecerá una junta en la mitad de la pared, mientras que en los laterales cortos, la evitaremos, ya que las medidas son inferiores a 4,50m
Acabado interior: En nuestro caso el uso de la construcción nos obliga a proteger las paredes interiores, por eso utilizamos la técnica del calicostrado, Esta técnica consiste en aplicar mortero de cal en las paredes del encofrado antes de tirar la tierra, de esta manera, cuando se compacta la tierra, el mortero queda incrustado entre capa y capa, formando un revestimiento continuo que protege la cara interior del muro.PREPARACIÓN DE LA TIERRA
Para poder utilizar la tierra en la construcción del tapial, primero preparamos la tierra.
Nuestra tierra está formada por gravas, arena, limos y arcilla, en la composición de la tierra siempre buscaremos:
- La máxima cohesión y mínima retracción/expansión.
- Una granulometría continua.
- La máxima densidad.
Todos los componentes tienen una importancia decisiva en la configuración de la tierra como material de construcción, sin embargo es la arcilla, por sus cualidades de plasticidad y cohesión, la que actúa como conglomerante del conjunto.
La tierra absorbe el agua, las arcillas empiezan a hincharse, es un proceso lento que necesita su tiempo, por eso, es mejor preparar la tierra días antes de su utilización, cuando la tierra se seca, las arcillas disminuyen de volumen atrayendo hacia ellos los otros componentes que se encuentran en estado seco y ligados
Iremos mezclando la tierra hasta conseguir homogeneizarla por completo, controlando en todo momento el grado de humedad óptima, que en nuestro caso es alrededor del 8%.
Podemos realizar ensayos de campo para testar el estado de la tierra, controlarla a través del tacto y la observación visual, el del olor, el del lavado de las manos; así como también se pueden efectuar el de la sedimentación simplificada, el del cordón o el de la resistencia en seco, entre otros.
Para saber la cantidad óptima de agua podemos hacer la prueba de la caída de la bola: se toma un puñado de tierra, se aprieta en la mano y se deja caer desde una altura aproximada de 1 metro. Si este al ser apretado en la mano no se adhiere a esta, conserva su forma y al caer se parte en pedazos, la cantidad de agua es la correcta. Si al apretar el pedazo de tierra se pega de la mano y la mancha, y al caer no se rompe es porque la tierra esta muy mojada, pero si al apretarlo en la mano este no mantiene la forma y se pulveriza, la tierra está muy seca.
Nuestra tierra está formada por gravas, arena, limos y arcilla, en la composición de la tierra siempre buscaremos:
- La máxima cohesión y mínima retracción/expansión.
- Una granulometría continua.
- La máxima densidad.
Todos los componentes tienen una importancia decisiva en la configuración de la tierra como material de construcción, sin embargo es la arcilla, por sus cualidades de plasticidad y cohesión, la que actúa como conglomerante del conjunto.
La tierra absorbe el agua, las arcillas empiezan a hincharse, es un proceso lento que necesita su tiempo, por eso, es mejor preparar la tierra días antes de su utilización, cuando la tierra se seca, las arcillas disminuyen de volumen atrayendo hacia ellos los otros componentes que se encuentran en estado seco y ligados
Iremos mezclando la tierra hasta conseguir homogeneizarla por completo, controlando en todo momento el grado de humedad óptima, que en nuestro caso es alrededor del 8%.
Ensayos de laboratorio
Ensayo de granulometría: permite determinar la cantidad respectiva de los diferentes elementos que componen la muestra de tierra.
Sedimentación: utiliza la diferencia de caída de las partículas de la tierra sumergida con anterioridad, en el agua.
El límite de Atteberg: permite conocer la plasticidad del material. Para este ensayo se toma la parte de granulometría fina de la muestra para definir los límites de liquidez, de plasticidad y contracción.
Ensayo de Proctor: permite conocer la compactación del material.
Ensayos de campo
Podemos realizar ensayos de campo para testar el estado de la tierra, controlarla a través del tacto y la observación visual, el del olor, el del lavado de las manos; así como también se pueden efectuar el de la sedimentación simplificada, el del cordón o el de la resistencia en seco, entre otros.
Para saber la cantidad óptima de agua podemos hacer la prueba de la caída de la bola: se toma un puñado de tierra, se aprieta en la mano y se deja caer desde una altura aproximada de 1 metro. Si este al ser apretado en la mano no se adhiere a esta, conserva su forma y al caer se parte en pedazos, la cantidad de agua es la correcta. Si al apretar el pedazo de tierra se pega de la mano y la mancha, y al caer no se rompe es porque la tierra esta muy mojada, pero si al apretarlo en la mano este no mantiene la forma y se pulveriza, la tierra está muy seca.
MATERIALES SOSTENIBLES PARA LA CONSTRUCCIÓN
Iniciamos la obra después de recibir los materiales que utilizaremos para la construcción de la misma. Toda la obra la vamos a realizar con únicamente 2 materiales: tierra y madera.
Los elementos verticales estructurales serán de tapial, los horizontales y los cerramiento serán de madera, aprovechando el encofrado de los muros de tierra, es por eso que hemos diseñado un encofrado pensando en su reutilización.
Hemos minimizado al máximo la diversidad de clases, tamaños y dimensiones de listones de madera que existen actualmente en el mercado, así pues hemos tenido en cuenta varios parámetros, para reducir el coste y garantizar una construcción sostenible:
KM 0 - La madera elegida para los listones es de proximidad, en este caso utilizamos el pino, así disminuimos las emisiones de CO2 en el transporte del material.
MATERIAL NATURAL- Los listones no están tratados con ningún producto, únicamente están secados.
UNIFICACIÓN DE LAS DIMENSIONES- Todos los listones son del mismo tamaño 20x5x450 cm, de esta manera podemos conseguir ajustar el precio al máximo, un total de 80 listones, por un precio aproximado de 1.000 euros con el transporte incluido.
REUTILIZACIÓN - Finalmente estas fueron las medidas elegidas teniendo en cuenta que los encofrados que tenemos que montar serán nuestra futura cubierta, todo el material se reutilizará en la propia obra
BAJO COSTE DE ENERGÍA -Que se consume durante su fabricación al contrario que el hormigón, los plásticos o el acero. Además la madera tiene una capacidad mayor como aislante térmico incrementando la eficiencia energética del edificio. Incluso los edificios que se construyen en madera se realizan de manera más rápida y limpia reduciendo costes de obra.
NO CONTAMINANTE -Es un material inocuo, inerte, no se incendia, ni se pudre ni es atacada por los insectos y no genera residuos.
Aquí algunos trabajos previos de rectificación y comprobación antes del replanteo definitivo
Los elementos verticales estructurales serán de tapial, los horizontales y los cerramiento serán de madera, aprovechando el encofrado de los muros de tierra, es por eso que hemos diseñado un encofrado pensando en su reutilización.
MADERA
Hemos minimizado al máximo la diversidad de clases, tamaños y dimensiones de listones de madera que existen actualmente en el mercado, así pues hemos tenido en cuenta varios parámetros, para reducir el coste y garantizar una construcción sostenible:
KM 0 - La madera elegida para los listones es de proximidad, en este caso utilizamos el pino, así disminuimos las emisiones de CO2 en el transporte del material.
MATERIAL NATURAL- Los listones no están tratados con ningún producto, únicamente están secados.
UNIFICACIÓN DE LAS DIMENSIONES- Todos los listones son del mismo tamaño 20x5x450 cm, de esta manera podemos conseguir ajustar el precio al máximo, un total de 80 listones, por un precio aproximado de 1.000 euros con el transporte incluido.
REUTILIZACIÓN - Finalmente estas fueron las medidas elegidas teniendo en cuenta que los encofrados que tenemos que montar serán nuestra futura cubierta, todo el material se reutilizará en la propia obra
BAJO COSTE DE ENERGÍA -Que se consume durante su fabricación al contrario que el hormigón, los plásticos o el acero. Además la madera tiene una capacidad mayor como aislante térmico incrementando la eficiencia energética del edificio. Incluso los edificios que se construyen en madera se realizan de manera más rápida y limpia reduciendo costes de obra.
TIERRA
Para la tierra hemos seguido los mismos parámetros de sostenibilidad que para la madera:
KM 0 - La tierra la suministramos de nuestra cantera propia, ya que es de proximidad (menos de 15 km), y donde realizamos la obra no teníamos opción de extraer.
MATERIAL SIN ESTABILIZANTES- La tierra está preparada por nosotros para conseguir el máximo de resistencia sin necesidad de aplicar ningún estabilizante como el cemento porland. Dterra 0-30 es la tierra que tenemos ensayada y probada en laboratorio para garantizar el cumplimiento de todos los parámetros que exige la normativa.NO CONTAMINANTE -Es un material inocuo, inerte, no se incendia, ni se pudre ni es atacada por los insectos y no genera residuos.
Aquí algunos trabajos previos de rectificación y comprobación antes del replanteo definitivo
.
La presencia de la tierra, tanto en la conformación del espacio como en los pequeños objetos cotidianos, es capaz de trasmitir esa sensación de autenticidad y cercanía a la naturaleza. La fuerza radica en su masa, textura y color natural; su presencia transforma el espacio en un ambiente equilibrado y saludable.Cada elemento hecho con tierra es único, lo que refleja la individualidad de cada persona y la personalización de su hábitat.
